设计模式-UML

设计模式-UML 基础知识

1、什么是UML图

即Unified Modeling Language，翻译为：统一建模语言。是用来对软件密集系统进行可视化建模的一种语言。一份典型的建模图表通常包含几个块或框，连接线和作为模型附加信息之用的文本。这些虽简单却非常重要，在UML规则中相互联系和扩展。

UML立足于对事物的实体、性质、关系、结构、状态和动态变化过程的全程描述和反映。UML可以从不同角度描述人们所观察到的软件视图，也可以描述在不同开发阶段中的软件的形态

UML采用一组图形符号来描述软件模型，这些图形符号具有简单、直观和规范的特点，开发人员学习和掌握起来比较简单。所描述的软件模型，可以直观地理解和阅读，由于具有规范性，所以能够保证模型的准确、一致

2、 UML图的作用

UML是一个通用的标准建模语言，可以对任何具有静态结构和动态行为的系统进行建模，而且适用于系统开发的不同阶段，从需求规格描述直至系统完成后的测试和维护。

3、UML 的类图关系

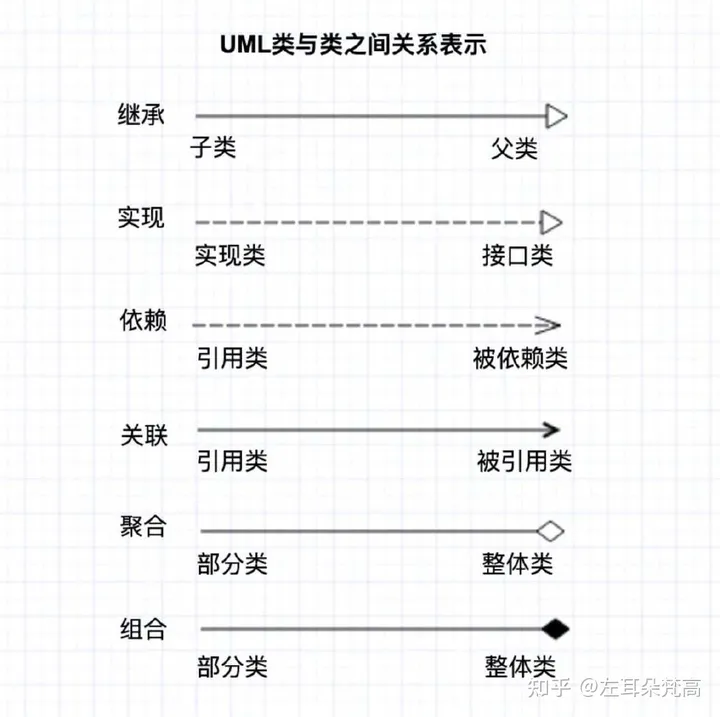

类图的6种关系:

0
1
2
实现（Realization）、泛化（Generalization）
关联（Association）、聚合（Aggregation）
组合(Composition)、依赖(Dependency)

3.1 实现关系（Realization）

实现关系：使用的是一个带空心箭头的虚线表示。

上述类图我们可以说A实现了B，B是一个抽象概念，在现实中无法直接用来定义对象，只有指明具体的子类，才能用来定义对象.

3.2 泛化关系

泛化关系:实际上是对类的一个细分， (转)看懂类图——UML类图基础

最终代码中，泛化关系表现为继承非抽象类；

3.3 聚合关系

聚合关系：整体与部分之间是弱依赖关系，整体不存在了，部分依然可以独立存在，也就是说部分和整体的生命周期是独立的。聚合关系在UML中使用带空心菱形的实线表示

例如班级不存在了，学生仍然能够单独存在

3.4 组合关系

组合关系：整体与部分之间是强依赖关系，整体不存在了，部分也就不存在了。例如公司与部门之间的关系组合关系在UML中使用实心菱形的实线表示 (转)看懂类图——UML类图基础

3.5 关联关系

关联关系:是用一条直线表示的；它描述不同类的对象之间的结构关系；它是一种静态关系，通常与运行状态无关，一般由常识等因素决定的。它一般用来定义对象之间静态的、天然的结构。所以，关联关系是一种“强关联”的关系；比如，乘车人和车票之间就是一种关联关系关联关系默认不强调方向，表示对象间相互知道；如果特别强调方向，如下图，表示A知道B，但 B不知道A，如下图 (转)看懂类图——UML类图基础

注：在最终代码中，关联对象通常是以成员变量的形式实现的；

3.6 依赖关系

依赖关系是用一套带箭头的虚线表示的

如下图表示A依赖于B；它描述一个对象在运行期间会用到另一个对象的关系； (转)看懂类图——UML类图基础

显然，依赖也有方向，双向依赖是一种非常糟糕的结构，我们总是应该保持单向依赖，杜绝双向依赖的产生.

在最终代码中，依赖关系体现为类构造方法及类方法的传入参数，箭头的指向为调用关系；依赖关系除了临时知道对方外，还“使用”对方的方法和属性.

4

4.1 关联和依赖区别

依赖

 0
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
public class MathOperation {
    public int add(int a, int b) {
        return a + b;
    }
}

// Calculator.java
public class Calculator {
    public int calculateSum(int a, int b) {
        MathOperation operation = new MathOperation();
        return operation.add(a, b);
    }
}

关联

 0
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
public class Address {
    private String street;
    private String city;

    public Address(String street, String city) {
        this.street = street;
        this.city = city;
    }

    public String getStreet() {
        return street;
    }

    public String getCity() {
        return city;
    }
}

// Person.java
public class Person {
    private String name;
    private Address address;

    public Person(String name, Address address) {
        this.name = name;
        this.address = address;
    }

    public String getName() {
        return name;
    }

    public Address getAddress() {
        return address;
    }
}

依赖： Calculator类在需要执行计算时才创建MathOperation的实例，这种关系是暂时的，一旦方法执行完毕，MathOperation的实例就不再被需要。

关联： Person类始终拥有一个Address实例，这种关系是持久的，只要Person对象存在，那么Address对象也就存在。

组合和聚合区别

组合（Composition）和聚合（Aggregation）是面向对象编程中的两种设计模式，用于描述对象之间的关系。它们的主要区别在于对象的生命周期管理。

组合 (Composition)

组合是一种强关系，表示一个对象包含另一个对象，并且包含的对象的生命周期由包含者负责。当包含者被销毁时，包含的对象也会被销毁。

 0
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
class Engine {
    private int horsepower;

    public Engine(int horsepower) {
        this.horsepower = horsepower;
    }

    public int getHorsepower() {
        return horsepower;
    }
}

class Car {
    private String make;
    private String model;
    private Engine engine;  // 组合关系

    public Car(String make, String model, int horsepower) {
        this.make = make;
        this.model = model;
        this.engine = new Engine(horsepower);
    }

    public void displayInfo() {
        System.out.println(make + " " + model + " with " + engine.getHorsepower() + " HP");
    }
}

public class Main {
    public static void main(String[] args) {
        Car car = new Car("Toyota", "Corolla", 132);
        car.displayInfo();
        // 当 car 对象被销毁时，engine 对象也会被销毁
    }
}

在这个例子中，Car 类包含一个 Engine 对象，这是一个组合关系，因为 Engine 对象的生命周期由 Car 对象管理。

聚合 (Aggregation)

聚合是一种弱关系，表示一个对象可以包含另一个对象，但包含的对象的生命周期独立于包含者。当包含者被销毁时，包含的对象不一定会被销毁。

 0
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
class Engine {
    private int horsepower;

    public Engine(int horsepower) {
        this.horsepower = horsepower;
    }

    public int getHorsepower() {
        return horsepower;
    }
}

class Car {
    private String make;
    private String model;
    private Engine engine;  // 聚合关系

    public Car(String make, String model, Engine engine) {
        this.make = make;
        this.model = model;
        this.engine = engine;
    }

    public void displayInfo() {
        System.out.println(make + " " + model + " with " + engine.getHorsepower() + " HP");
    }
}

public class Main {
    public static void main(String[] args) {
        Engine engine = new Engine(132);
        Car car = new Car("Toyota", "Corolla", engine);
        car.displayInfo();
        // 当 car 对象被销毁时，engine 对象仍然存在
    }
}

在这个例子中，Car 类也包含一个 Engine 对象，但这是一个聚合关系，因为 Engine 对象的生命周期独立于 Car 对象。

总结

组合 (Composition): 包含关系，对象的生命周期由包含者管理。
聚合 (Aggregation): 包含关系，对象的生命周期独立于包含者。

这两种关系有助于更好地组织和管理代码中的对象和它们之间的关系。
